详解CE认证RF测试EN300328标准更新内容

　　ETSI EN 300 328 V2.2.2(2019-07)于2019年7月正式发布。下面亿博检测与您分享V2.2.2新版本与ETSI EN 300 328 V2.1.1(2016-11)的差异分析。

　　一、新旧版本中主要差异在于接收误码率的测试条件更新

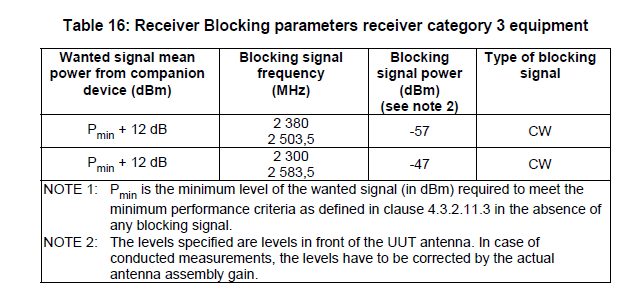

　　旧版（图一）

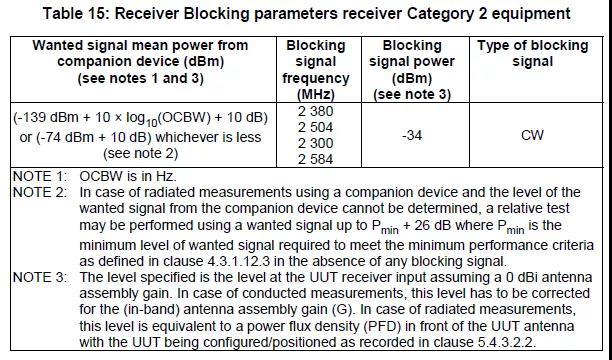

　　新版(图二)

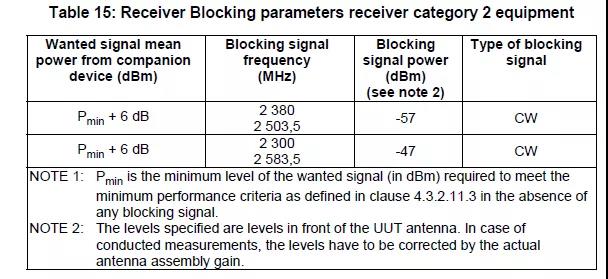

　　旧版(图三)

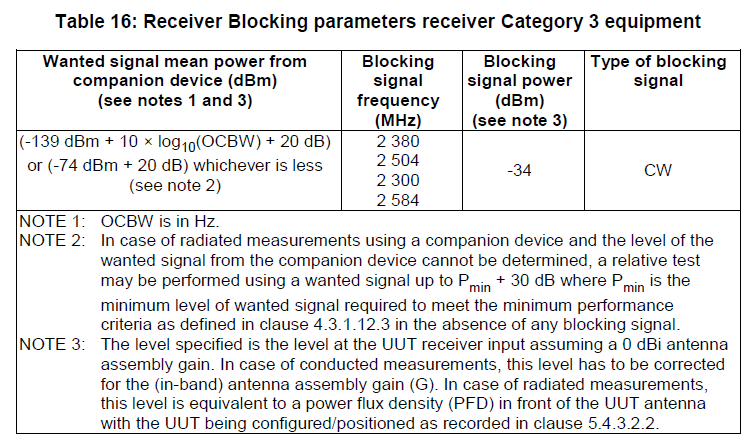

　　新版(图四)

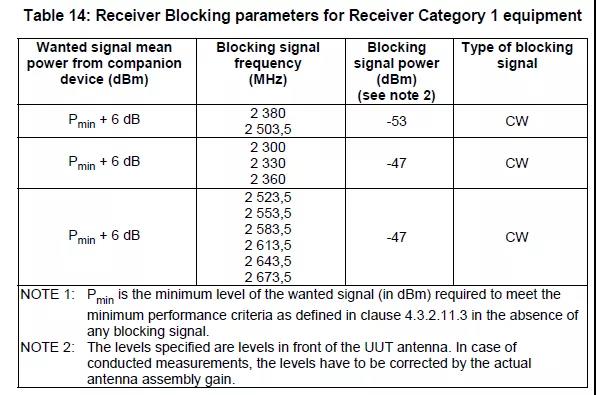

　　旧版(图五)

　　新版(图六)

　　旧版本中将接收类别分为三类，类别1(一般是功率大于10dBm);类别2(一般是功率在0-10dBm);类别3(一般是功率小于0dBm).

　　测试误码率时，先测试出Pmin值，再根据接收类别在Pmin上增加6或12来确定配对信号大小。

　　下面以接收类别来详细分析接收误码率测试条件变化，下图是新旧测试条件。

　　下面以接收类别3来分析主要变化情况：

　　变化一：配对信号强度

　　旧版本：Pmin+12

　　新版本：(-139 dBm + 10 × log10(OCBW) + 20 dB) 或(-74 dBm + 20 dB) 以最小值为准

　　OCBW单位为Hz.

　　在note2中提到，当进行辐射法测量时，配对信号以Pmin+30来进行测试。

　　变化二：测量频率点

　　旧版本：2380MHz,2503MHz，2300MHz，2583.5MHz

　　新版本：2380MHz, 2504MHz, 2300MHz, 2584MHz.

　　变化三：干扰信号强度

　　旧版本：在2380MHz,2503MHz为-57dBm

　　在2300MHz,2583.5MHz为-47dBm

　　新版本：2380MHz, 2504MHz, 2300MHz, 2584MHz.为-34dBm.

　　总结：

　　1.以蓝牙产品1MHz带宽，功率小于0dBm为例。(-139 dBm + 10 × log10(1000) + 20 dB)=-89小于-54

　　相比旧版配对环境相对更差，干扰信号变大，测试更为严格。

　　2.以WIFI产品B模式11Mhz带宽，功率大于10dBm为例。

　　(-133 dBm + 10 × log10(11000) + 20 dB)=-72小于-68

　　(-139 dBm + 10 × log10(11000) + 20 dB)=-78小于-74

　　在2380Mhz 2504MHz,配对信号为-72dBm,施加-34dBm的干扰信号。

　　在2300MHz 2330MHz 2360MHz 2524MHz 2584MHz 2674MHz，配对信号为-78dBm,

　　施加-34dBm的干扰信号。

　　相比旧版本，干扰信号增强，测试更为严格。

　　二、发射杂散限值变化

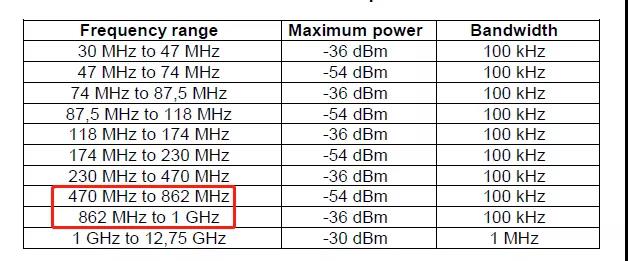

　    旧版

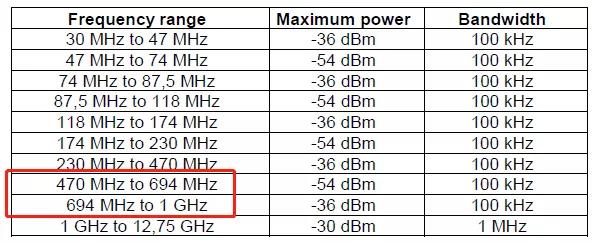

　　 新版

　　变化：旧版本在470MHz-862MHz 限值为-54dBm,改为470MHz-694MHz限值为-54dBm.

　　将694MHz-862改为了-36dbm,对这段频率限值放宽要求。
